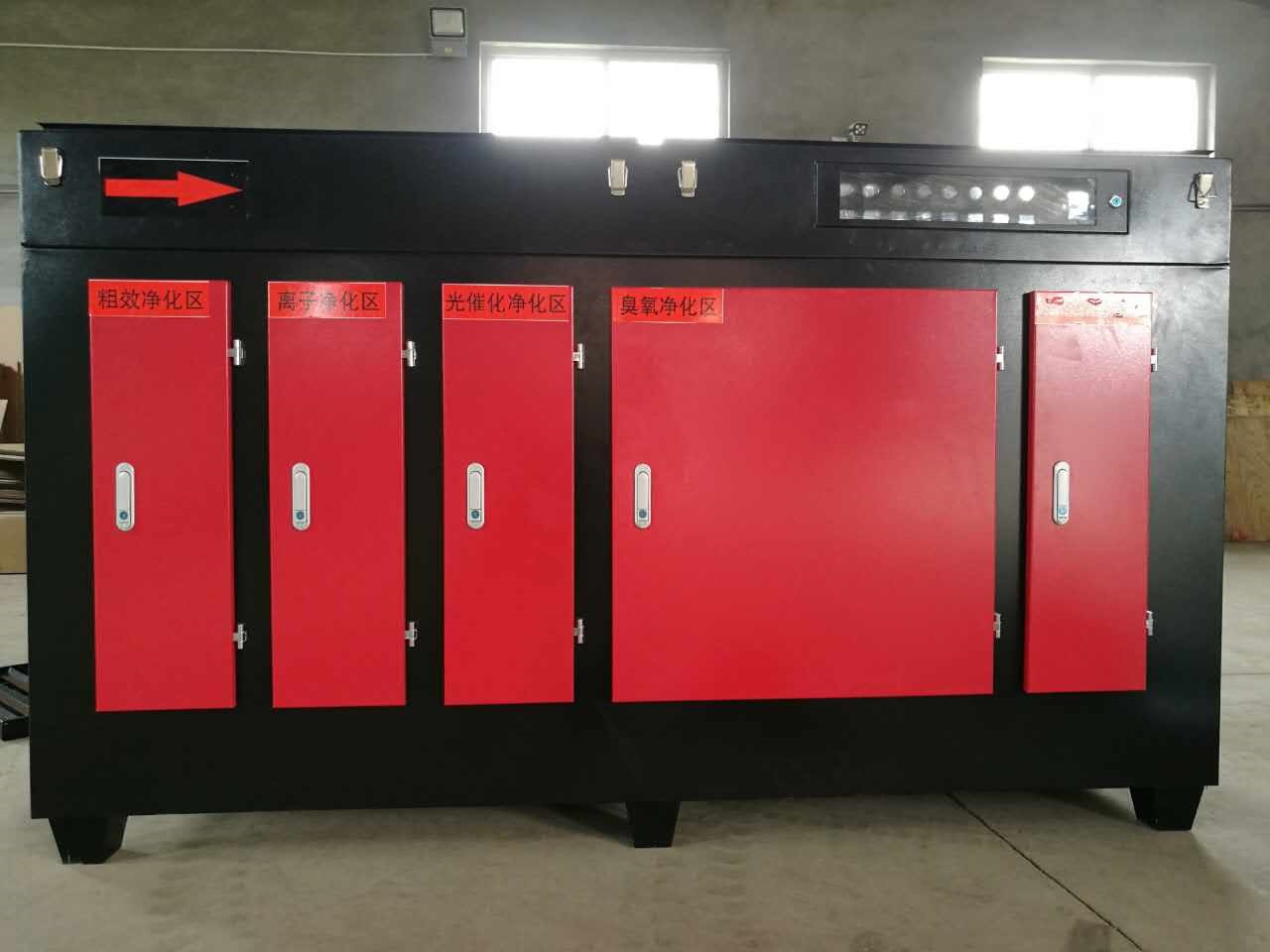

注:圖片僅供參考,請以實物為準,設備更新恕不另行通知.
1.1技術原理
本產品利用特制的高能高臭氧UV紫外線光束照射廢氣，裂解工業廢氣如：氨、三甲胺、硫化氫、甲硫氫、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC類，苯、甲苯、二甲苯的分子鏈結構，使有機或無機高分子惡臭化合物分子鏈，在高能紫外線光束照射下，降解轉變成低分子化合物，如CO2、H2O等。利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生游離氧，即活性氧，因游離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),眾所周知臭氧對有機物具有極強的氧化作用，對工業廢氣及其它刺激性異味有立竿見影的清除效果。工業廢氣利用排風設備輸入到本凈化設備后，凈化設備運用高能UV紫外線光束及臭氧對工業廢氣進行協同分解氧化反應，使工業廢氣物質其降解轉化成低分子化合物、水和二氧化碳，再通過排風管道排出室外。利用高能UV光束裂解工業廢氣中細菌的分子鍵，破壞細菌的核酸（DNA），再通過臭氧進行氧化反應，徹底達到凈化及殺滅細菌的目的．從凈化空氣效率考慮，我們選擇了-C波段紫外線和臭氧發結合電暈電流較高化裝置采用脈沖電暈放吸附技術相結合的原理對有害氣體進行消除，其中-C波段紫外線主要用來去除硫化氫、氨、苯、甲苯、二甲苯、甲醛、乙酸乙酯、乙烷、丙酮、尿烷、樹脂、等氣體的分解和裂變，是有機物變?yōu)闊o(wú)機化合物。
凈化裝置由初濾單元、-C波段紫外線裝置，降解收集，臭氧發生器及過濾單元等設備和部件組成。

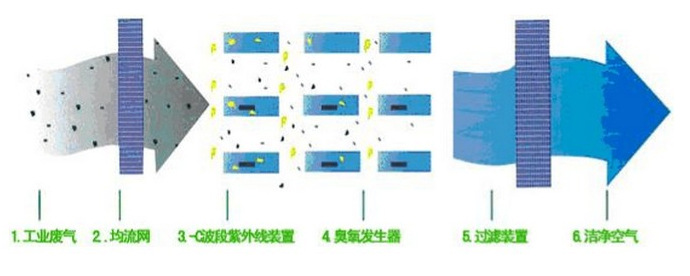

該裝置采用五級凈化方式，裝置的工藝流程如圖1所示。
1.2性能參數
1、處理風量：2000-100000m3/h 4、電源電壓：380V 50HZ
2、有機廢氣凈化效率：≥95%； 5、電功率：1200w-60000w
3、設備阻力：≤300Pa; 6、備噪聲：≤45Db
1.3技術特點
1．無毒無任何副作用。完全超越了傳統的臭氧等空氣凈化器，能在有人在場的環境中持續滅菌、除塵，對人體無毒副作用。能廣譜地截獲殺滅空氣中的各類細菌，測試證明對軍團菌、金黃色葡萄球菌、枯草桿菌、黑色變種芽孢及自然菌殺滅率達99.9％以上，有效去除可吸入顆粒，達到1-10萬級潔凈度。
2．消除污染有害氣體異味，初級電子在電場中獲得加速，撞擊空氣中的氧分子。當能量超過氧分子的電離電位時氧分子迅速離子化。失去電子的氧分子變成正極性氧離子（O2+），而釋放的電子又與另一中性氧分子結合變成負極性氧離子（O2－），結果是氧離子的兩級分化并吸附中性氧分子形成O2+、O2－、O2等氧聚集的離子群，具有極強的氧化性，可在很短的時間內將污染空氣中的有害成分氧化分解為無害的產物和水；
O2+e（3.6eV）→〃O+O H2O+e（5.09eV）→〃OH+HO+〃OH→〃OH2
研究表明：活性自由基〃OH的氧化電位（2.8eV）比氧化性極強
的臭氧的氧化電位（2.07eV）還高出35％?！∣H自由基與有機物的反應速度高出幾個數量級。而且〃OH自由基對氧化污染物的反應是無選擇性的，可引發鏈?zhǔn)椒磻?yīng)，直接將污染空氣中的大部分有害物質氧化為二氧化碳和水或礦物質。其作用機理如下：
1.H2S+〃OH→HS+H2O 2.HS+O2+O2＋+O2－→SO3+H2O 3.NH3〃OH→NH2+H2O
4.NH2+O2+O2＋+O2→→NOX+H2O 5.CH2O+ O2＋+O2→+〃OH→H〃COOH+H2O
實踐證明，一定濃度污染空氣中的大部分有害物質能在很短的間內被氧化分解，轉化率平均在90％以上。
1.4技術優勢
1.高效除惡臭：能高效去除揮發性有機物、無機物、硫化氫、氨氣、硫醇類等主要污染物，以及各種惡臭味，脫臭效率最高可達99%以上，脫臭效果大大超過國家1993年頒布的惡臭污染物排放標準（GB14554-93）.
2.無需添加任何物質：只需要設置相應的排風管道和排風動力，使惡臭氣體通過本設備進行脫臭分解凈化，無需添加任何物質參與化學反應.
3.適應性強：可適應高濃度，大氣量，不同惡臭氣體物質的脫臭凈化處理，可24小時連續工作，運行穩定可靠。
4.運行成本低：本設備無任何機械動作，無噪音，無需專人管理和日常維護，只需做定期檢查。
5.無需預處理：惡臭氣體無需進行特殊的預處理，如加溫、加濕等，設備工作環境溫度在攝氏-30℃-90℃之間，濕度30%-80%、ph值在2-13之間均可正常工作。
6.設備占地面積小、環保高科技專利產品、噪聲小、風阻小、使用壽命長、安全可靠、價格合理。
1.5適用范圍
煉油廠、橡膠廠、化工廠、制藥廠、污水處理廠、垃圾轉運站等惡臭氣體的脫臭凈化處理。
物質名稱：惡臭氣體 主要來源
硫化氫：牛皮紙漿、煉油、煉焦、石化、煤氣、糞便處理、二硫化碳的生產或加工。
硫醇類：牛皮紙漿、煉油、煤氣、制藥、農藥、合成樹酯、合成纖維、橡膠。
氨：氮肥、硝酸、煉焦、糞便處理、肉類加工。
胺類：水產加工，畜產加工、皮革、骨膠。
吲哚類：便處理、生活污水處理、煉焦、肉類腐爛、屠宰牲畜。
硝基：燃料、炸藥 。
烴類：煉油、煉焦、石油化工、電石、化肥、內燃機排氣、油漆、溶劑、油墨印刷 。
醛類：煉油、石油化工、醫藥、內燃機排氣、垃圾處理、鑄造。
二、操作使用說明
2.1聯電指導:
黑色線(PE)為地線,藍色線(N)為零線,其他三根線(L1\L2\L3)為火線,可隨意連接.
注意:連線不能少于三相四根線,必須有地線.
建議:找專業電工工作聯電,如有問題,請及時與我公司溝通.因操作錯誤出現問題,我公司概不負責.
2.2操作使用步驟
① 先開啟風機，保證風機正轉及正常運行2分鐘后，方可啟動凈化設備。
② 先開啟集中控制板內總閘，設備兩邊散熱扇正常運行，說明連通電源。
③根據實際風量可打開相應開關按鈕，全開時，按額定功率運行。
2.3安裝注意事項
① 左側為進風口方向，廢氣的溫度控制在70°C以下左右。因?yàn)闇囟忍邥?huì)影響凈化效果和設備使用壽命。凈化器安裝在風機前面，凈化器前端應該有預處理設備（水噴淋塔、過濾箱）過濾有機廢氣中的大型顆粒，以保證凈化器內部潔凈度和使用年限和延長維護時間。
② 凈化器如安裝在支架之上時，應與支架緊固連接；
③凈化器與排風管道之間的連接必須密封；
④凈化器可以安裝在室內，也可安裝在室外，但應有足夠的空間用來維護與維修；根據使用情況設備定期維護清洗。
⑤凈化器箱體應可靠接地；安裝過程中不允許磕碰紫外線管，嚴禁異物落在凈化器內；
⑥凈化器本體及電控箱中各電器連接應可靠無誤。
2.4開啟設備注意事項
設備外接電源，因設備內有超強紫外線，不可使光線長時間(不可超過3分鐘)外漏,照射工人。
檢修時，要佩戴深色墨鏡以免傷害眼睛,并且需要戴口罩、手套、長袖工作服，避免光線照射皮膚。如有眼部疼痛、看不清、炫光，面部疼痛及皮膚出現死皮脫落現象，即是因操作錯誤，光線照射造成，請及時就醫。
三、電氣系統維護
①清掃電氣柜內的積灰異物。
②修復或更換即將損壞的電器元件。
③整理內部接線，使之整齊美觀。特別是在平時應急修理處，應盡量復原成正規狀態。
④緊固熔斷器的可動部分，使之接觸良好。
⑤緊固接線端子和電器元件上的壓線螺釘，使所有壓接線頭牢固可靠，以減小接觸電阻。
四、安全、操作、維護保養注意事項
1、用戶應定期檢查、保養設備；
2、每隔6個月或視用戶現狀而定，定期清理粉（灰）塵一次，打開設備電源箱對燈管表面清潔粉塵，然后安裝復原；
3、每隔6個月或視用戶現狀而定，定期添加二氧化鈦催化劑一次；
4、在進行維護保養時，嚴禁帶電操作；
5、用戶應指定專人進行產品的維護保養，本公司將免費負責進行維護保養的指導和培訓；
6、本公司將接受用戶的委托，負責按合同規定為用戶進行產品的定期保養和維修服務。
五、常見故障與排除方法
1、設備通風阻力加大：更換過濾棉清洗過濾網以及廢氣均流板。
2、凈化效率降低：檢查二氧化鈦板的使用情況是否需要更換、檢查燈管的發光強度，是否有附著物或發光強度變?nèi)?br />
3、燈管停止工作：檢查線路是否短路、接線處是否松動。如果是燈管自身原因請及時更換。
六、安裝說明
凈化器必須安裝在風機之前 ；
凈化器如安裝在支架之上時，應與支架緊固連接；
凈化器與排風管道之間的連接必須密封；
凈化器可以安裝在室內，也可安裝在室外，但應有足夠的空間用來維護與維修；
凈化器箱體應可靠接地；
凈化器本體及電控箱中各電器連接應可靠無誤。
